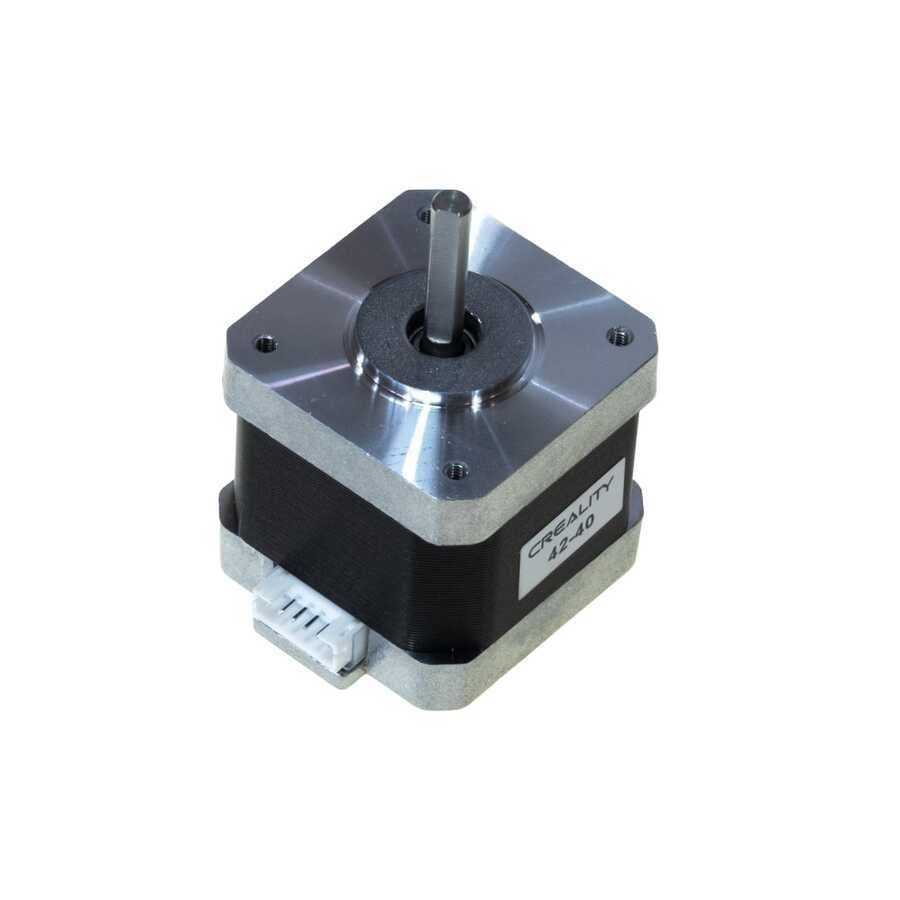

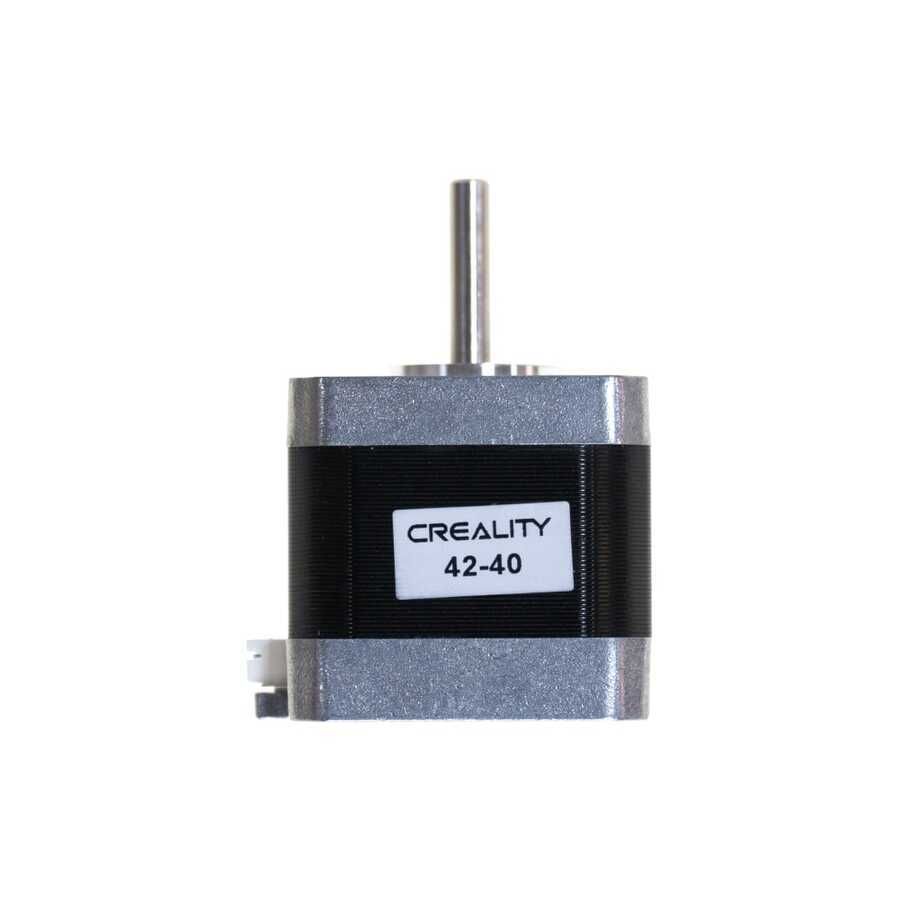

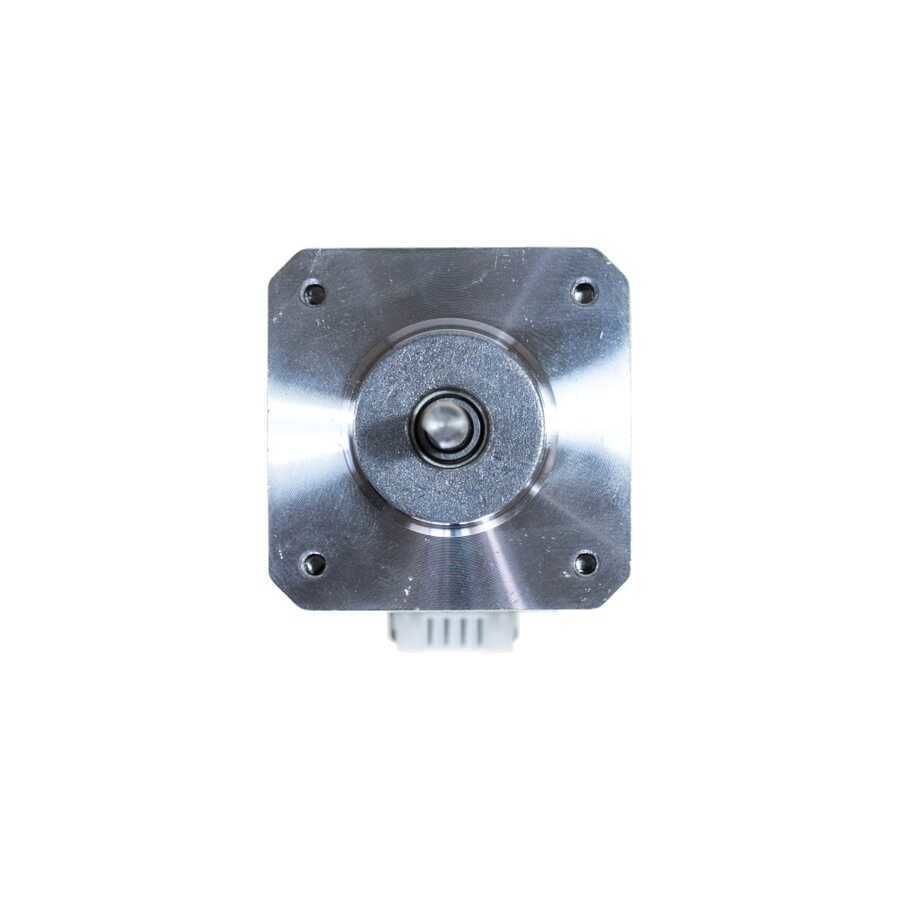

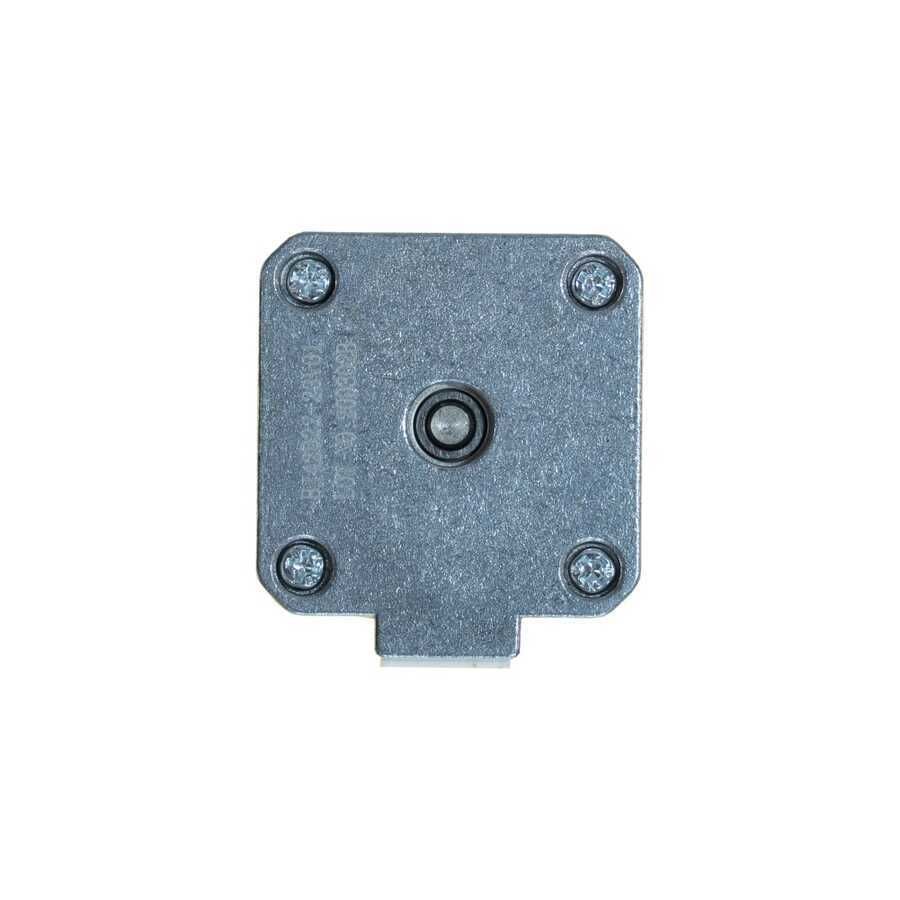

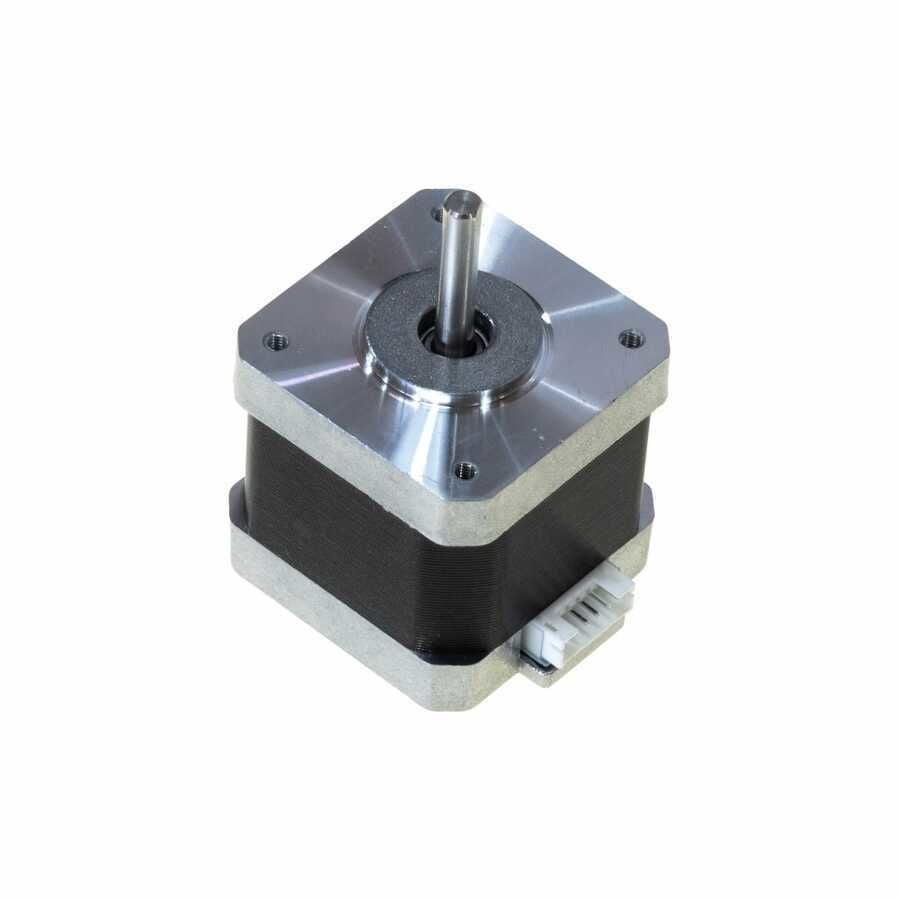

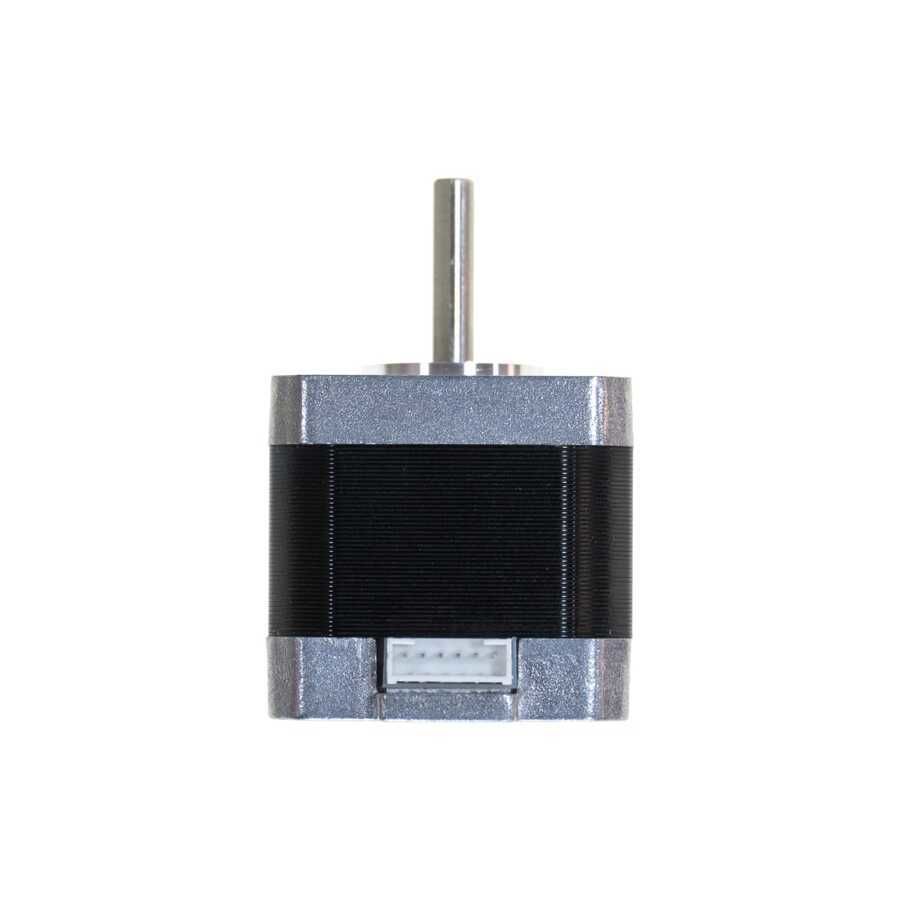

Creality 42- 40 mm Step Motor (Ender 3 / Ender 3 Pro / Ender 3 V2)
Step motorlar 3D yazıcıların en önemli parçalarındandır. Eksen hareketleri, extruder filament itme mekanizmalarının hepsi step motorlar ile hareket ettirilmektedir. Ender 3 - 40mm step motoru 1.8 derece adım açısına sahip standart Nema 17 step motorlar ile benzer ölçülere sahiptir. 42 mm dış gövde çevresinin kenar uzunluğu olmakla beraber, 40 mm ise mil uzunluğu hariç gövdenin yüksekliğini göstermektedir.
Ender 3 ? 40 mm step motoru genellikle Creality 3D yazıcı modellerinin extruder kısmında filament besleyici step motor olarak kullanılmaktadır.
Step motorlar uzun ömürlü parçalardır fakat darbe alması, bakımının doğru şekilde yapılmaması gibi nedenler ile zamanla bozulabilmektedirler. Bu durumda birebir uyumlu bir step motor ile değiştirme yapılması gerekmektedir. Aşağıdaki tabloda Creality modellerinin hangi ekseninde hangi step motor modelinin kullanıldığı görülmektedir. Satın almadan önce bu tabloya bakmanızı tavsiye ederiz.
Creality Step Motor Tablosu
|
|
X-axis |
Y-axis |
Z-axis |
Extruder |
|
Ender 3 |
42-34 |
42-34 |
42-34 |
42-40 |
|
Ender 3 Pro |
42-34 |
42-34 |
42-34 |
42-40 |
|
Ender 5 |
42-34 |
42-40 dual-shaft |
42-34 Round Shaft |
42-40 |
|
CR-10S Pro |
42-40 |
42-40 |
42-34 |
42-40 |
|
CR-10 Mini |
42-34 |
42-34 |
42-34 |
42-40 |
|
CR-10-S3 |
42-40 |
42-40 |
42-34 |
42-40 |
|
CR-10 S4 |
42-40 |
42-60 |
42-34 |
42-40 |
|
CR-10-S5 |
42-40 |
42-60 |
42-34 |
42-40 |
|
CR-20 Pro |
42-34 |
42-34 |
42-34 |
42-40 |
|
CR-X |
42-40 |
42-40 |
42-34 |
42-40 |
> Adım Açısı: 1.8 derece
> Ölçüler: 42x42x40mm (mil hariç uzunluk)
> Mil Çapı: 5 mm
> Nominal Voltaj: 4.83V
> Nominal Tork: 0.4 Nm
Creality Uyumluluk Listesi
X-axis
Creality CR-10 Max
Creality CR-10S Pro V2
Creality CR-X
Creality CR-X Pro
Creality CR-200B
Y-axis
Creality CR-10 Smart
Creality CR-10 V2
Creality CR-10 V3
Creality CR-6 SE
Creality Ender-3 Max
Creality CR-200B
Creality Sermoon V1
Creality Sermoon V1 Pro
Creality Ender-3 Max Neo
E-axis
Creality CR-10 Max
Creality CR-10 Smart
Creality CR-10S Pro V2
Creality CR-30
Creality CR-6 Max
Creality CR-6 SE
Creality CR-X
Creality CR-X Pro
Creality Ender-3 Max
